カットオフジョイントとは

「カットオフジョイント」は、突き合わせ、後付け形式のゴム製伸縮装置です。本装置は非常にシンプルな構造で、舗装厚内に設置することができます。

主な特長

カットオフジョイントは、以下の特長を有しています。

1非常にシンプルな構造で、伸縮装置として耐久性に優れています。

2舗装厚内に設置できるため、既設の床版を痛めることがありません。

3簡素化された構造で補修に最適です。

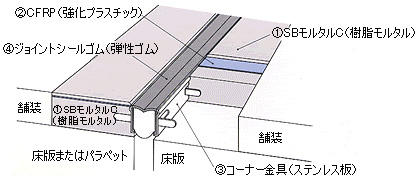

構造

  1. 既設の床版へアンカーを取らずに舗装厚内に設置できる構造です。
  2. 後打ち材と床版は、エポキシ樹脂で接着し一体化しています。
  3. 後打ち材料に樹脂モルタルを使用し、カーボンガラスロービングクロス(CFRP)で補強しています。

カタログ・資料

使用材料

材料名 系統 製品説明書 規格表 SDS カタログ
SBモルタルC(1:4) エポキシ樹脂モルタル

168.7 KB

116.4 KB

-

974.2 KB

SBモルタルC(1:5) エポキシ樹脂モルタル

168.7 KB

116.7 KB

-

974.2 KB

#303C 2液型エポキシ樹脂系モルタル用結合材

217.7 KB

111.7 KB

6.1 MB

-

注記: NEXCO規格対応タイプについては、別途お問い合わせください。
